LTE一体化便携式基站-南京日昇信息科技有限公司
1.1 LTE一体化便携式基站RS-B型
1.1 LTE一体化便携基站
1.1.1 产品概述
日昇信息RS-B型LTE一体化便携基站是专门针对移动化网络部署应用场景开发的的高性价比宽带无线接入产品。
该系统基于目前最成熟先进的第四代移动通信技术（LTE）研制而成。考虑到行业应用
的特点，在3GPP协议的基础上进行了大幅度的改进、优化，满足行业对于无线宽带接入应用的需求。
该系列产品向上提供千兆以太网接口，向下通过LTE协议与各类LTE专网信息终端设备实现无线宽带数据通信；同时可作为LTE网络系统EPC核心网网元使用。

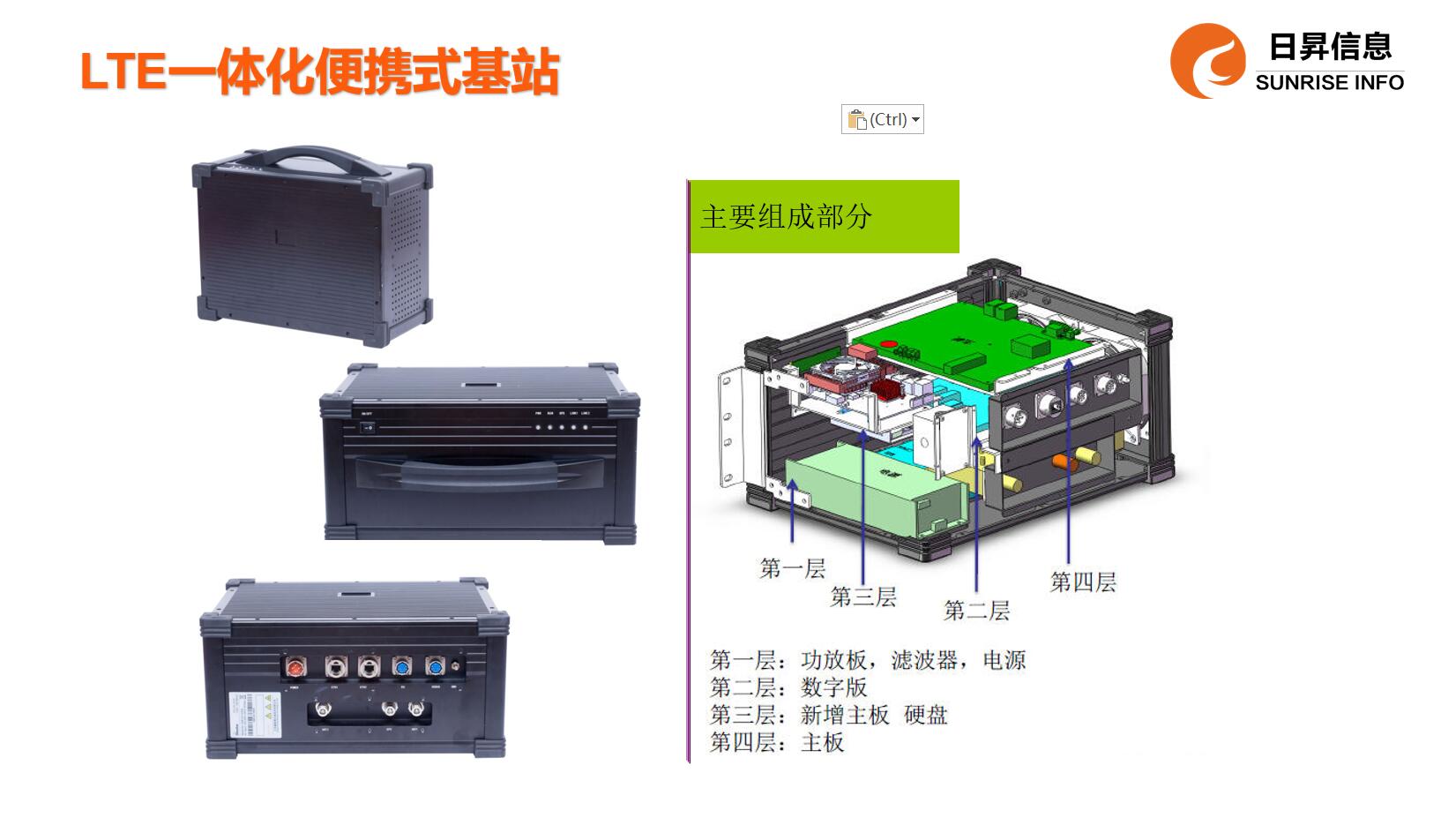

RS-B型一体化便携式基站在集成LTE BBU、RRC、EPC等系统模块的同时，更内置高性能网络业务系统服务器，基于此，可为客户提供音视频通话以及语音和视频的多媒体调度、现场应急通讯指挥、关键设备与场景的视频监控、环境监控和报警、工业控制节点的数据采集及控制等各类行业物联网应用等定制化的业务。
该系列产品作为基于FPGA方案架构实现的真正意义上的一体化宏基站，凭借其卓越的稳定性、大容量、环境适应性与高性价比特性，辅以其便携机动性与易操作性能，是专业化、高可靠、机动化无线宽带覆盖应用场景的理想选择。
1.1.2 产品型号
RS-B型一体化便携基站现有常规产品型号如下表：
|
产品规格与型号编码 |
|||
|
基本规格 (制式频点/max TX-Power) |
硬件配置 |
规格型号 |
产品编码 |
|
340M/20W |
AC220V|标准配置 |
RSB-SPH3351A |
02030078 |
|
400M/20W |
AC220V|标准配置 |
RSB-SPH400A |
02030013 |
|
DC-48V|标准配置 |
RSB-SPH400A-48V |
02030068 |
|
|
600M/20W |
AC220V|标准配置 |
RSB-SPH600A |
02030014 |
|
DC-48V|标准配置 |
RSB-SPH600A-48V |
02030069 |
|
|
AC220V|无工控机 |
RSB-SPH600A-NI |
02030097 |
|
|
1.4G/20W |
AC220V|标准配置 |
RSB-SPH1400A |
02030011 |
|
DC-48V|标准配置 |
RSB-SPH1400A-48V |
02030070 |
|
|
AC220V|无工控机 |
RSB-SPH1400AN |
02030042 |
|
|
1.8G/20W |
AC220V|标准配置 |
RSB-SPH1800A |
02030017 |
|
DC-48V|标准配置 |
RSB-SPH1800A-48V |
02030071 |
|
|
1430M/20W |
AC220V|标准配置 |
RSB-SPH14301A-48V |
02030082 |
1.1.3 产品特性
产品的特性如下：
- All-in-One无线接入系统（含基带和射频以及核心网功能）
- 集成调度服务业务平台，同步实现音视频调度业务服务系统
- 便携设备，一键启动
- 架构简单，操作性强；
- 电信级产品设计，可靠性高；
- 设备功耗低，供电方便 ；
- 结构紧凑,接口丰富，部署方便；
- 系统性能高，网管功能强大；
- 支持软件的远程升级模式；
- 支持灵活的二次开发和功能定制；

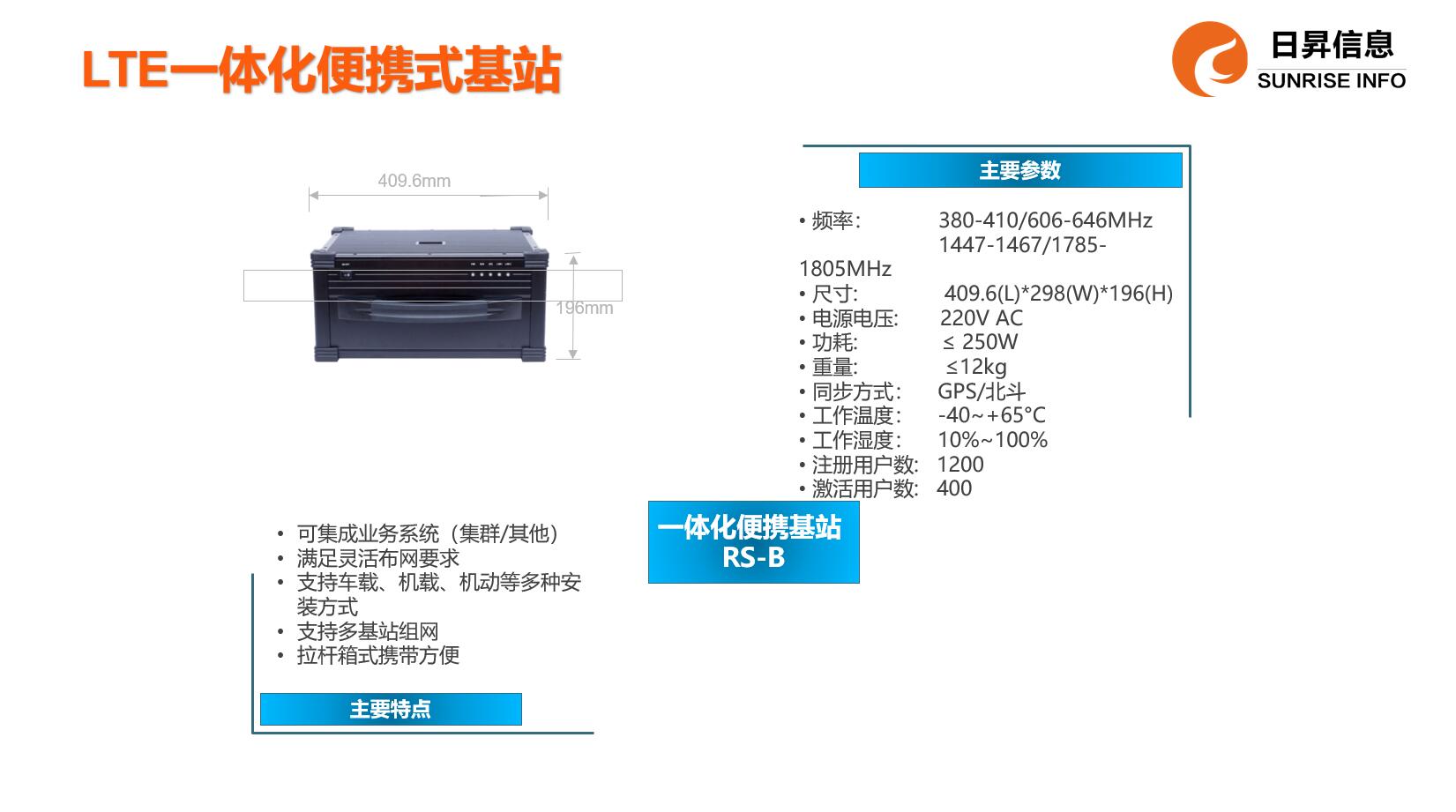

1.1.4 产品参数
【总体规格】
|
项目 |
参数 |
备注 |
|
产品制式 |
TD-LTE |
|
|
频率范围 |
335~345MHz/380~410MHz/566~626MHz/606~646MHz /1447~1467MHz/1427~1467MHz/1785~1805MHz |
选择支持其中一种频段 |
|
工作带宽 |
5/10/15/20MHz |
|
|
载波数 |
1 |
|
|
射频通道 |
2T2R （N-K型天线接口*2） |
|
|
峰值速率 |
下行100Mbps、上行 50Mbps |
|
|
注册用户数 |
2000 |
|
|
并发用户数 |
400 |
|
|
以太网接口 |
千兆电口*2（RJ45防水航插） |
|
|
工作电源 |
AC 220V / DC -48 (支持其中一种) |
|
|
设备功耗 |
<250w |
|
|
防雷性能 |
天馈 >10kA ；电源 >20kA |
|
|
防尘防水指标 |
IP54 |
|
|
工作温度 |
-40℃ ~ +65℃ |
|
|
工作湿度 |
10%-90% |
|
|
外形尺寸 |
410mm(L)*298mm(W)*196mm(H) |
不含把手 |
|
整机重量 |
<15Kg |
|
【射频性能】
|
编号 |
项目 |
性能 |
|
发射机性能 |
||
|
最大发射功率 |
40(+/-1)dBm /通道 |
|
|
射频通道数 |
2 发2收 |
|
|
频率稳定度 |
<±0.05ppm |
|
|
VSWR |
OFDM天线≤1.5 |
|
|
EVM |
QPSK≤5； 16QAM≤5； 64 QAM≤5； |
|
|
输出功率动态范围 |
>=20dB(1dB Step) |
|
|
关发射功率 |
<-89dBm@1.125MHz |
|
|
杂散辐射 |
9～150kHz ≤-36dBm/1kHz 150kHz～30MHz ≤-36dBm/10kHz 30MHz～1GHz ≤-36dBm/100kHz 1GHz~12.75GHz ≤-30dBm/1MHz |
|
|
过载保护 |
43dBm(total output power Per Channel) |
|
|
ACPR |
Adjacent Channel>-45dB |
|
|
天线保护 |
天线短路、开路3分钟之内，重新恢复后，发射链路可无任何性能指标损失的工作 |
|
|
接收机性能 |
||
|
参考灵敏度 |
-105dBm |
|
|
增益范围 |
≥20dB |
|
|
Rejection |
符合3GPP 36.104 |
|
|
Blocking |
符合3GPP 36.104 |
|
1.1.5 应用场景
该系列基站适用于车载移动、单兵携行等各行业应用的多终端音视频集群指挥通信等用途，尤其适用于应急通讯网络覆盖与指挥调度。
