LTE一体化室外基站-RS-A型
LTE一体化基站-室外基站-南京日昇信息科技有限公司 1.1 LTE一体化室外基站RS-A型 1.1.1 产品概述 日昇信息LTE一体化室外基站是针对行业应用研制的室外型高性价比宽带无线接入产品。 该系统基于目前最成熟先进的第四代移动通信技术（LTE）研制而成。考虑到行业应用的特点，在3GPP协议的基础上进行了大幅度的改进、优化，满足行业对于无线宽带接入应用的需求。 该系列产品向上提供千兆以太网接口，向下通过LTE协议与各类LTE专网信息终端设备实现无线宽带数据通信。 RS-A型LTE一体化基站于创新地将LTE BBU、RRU、EPC等系统单元融合为一体，可在迅速部署实现LTE网络覆盖的同时，配合系统服务端，搭建承载提供音视频通话以及语音和视频的多媒体调度、关键设备场景的视频监控、环境监控和报警、工业控制节点的数据采集及控制等各类行业物联网应用等定制化的业务。 该系列产品作为基于FPGA方案架构实现的真正意义上的一体化宏基站，凭借其卓越的稳定性、大容量、环境适应性与高性价比特性，是专业化、高可靠、严苛无线...
分类：
描述
LTE一体化基站-室外基站-南京日昇信息科技有限公司

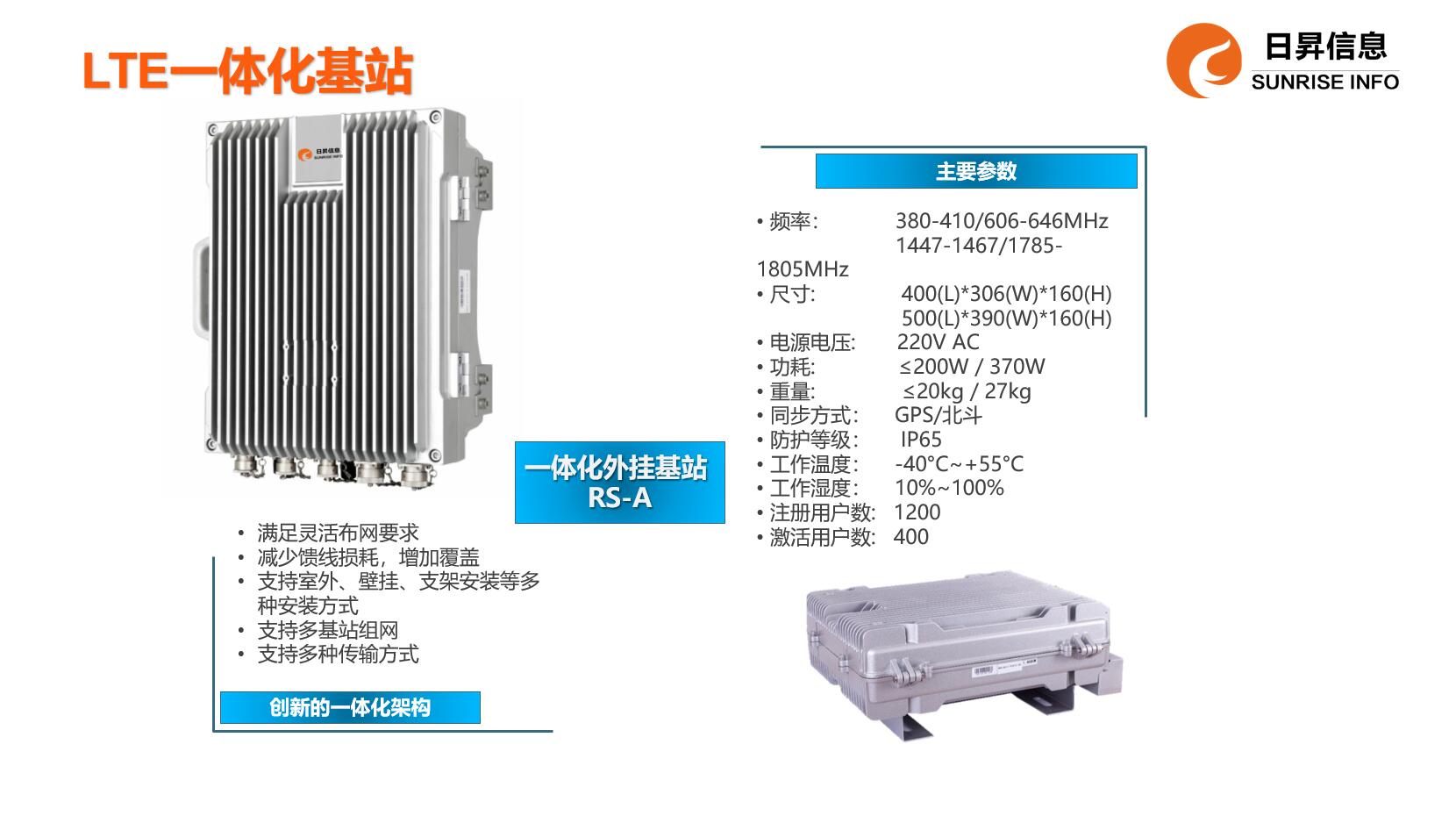

1.1 LTE一体化室外基站RS-A型
1.1.1 产品概述
日昇信息LTE一体化室外基站是针对行业应用研制的室外型高性价比宽带无线接入产品。
该系统基于目前最成熟先进的第四代移动通信技术（LTE）研制而成。考虑到行业应用的特点，在3GPP协议的基础上进行了大幅度的改进、优化，满足行业对于无线宽带接入应用的需求。
该系列产品向上提供千兆以太网接口，向下通过LTE协议与各类LTE专网信息终端设备实现无线宽带数据通信。
RS-A型LTE一体化基站于创新地将LTE BBU、RRU、EPC等系统单元融合为一体，可在迅速部署实现LTE网络覆盖的同时，配合系统服务端，搭建承载提供音视频通话以及语音和视频的多媒体调度、关键设备场景的视频监控、环境监控和报警、工业控制节点的数据采集及控制等各类行业物联网应用等定制化的业务。
该系列产品作为基于FPGA方案架构实现的真正意义上的一体化宏基站，凭借其卓越的稳定性、大容量、环境适应性与高性价比特性，是专业化、高可靠、严苛无线宽带传输覆盖应用场景的理想选择。
1.1.2 产品型号
日昇信息RS-A型外挂基站现有常规产品型号如下表：
|
产品规格与型号编码 |
|||
|
基本规格 (制式频点/max TX-Power) |
硬件配置 |
规格型号 |
产品编码 |
|
TDD 335~345M/20W |
AC220V，常规 |
RSA-SC3351A |
02030077 |
|
TDD 400M/20W |
AC220V，常规 |
RSA-SC400A |
02030019 |
|
DC-48V，常规 |
RSA-SC400A-48V |
02030064 |
|
|
TDD 606~646M/20W |
AC220V，常规 |
RSA-SC600A |
02030025 |
|
DC-48V，常规 |
RSA-SC600A-48V |
02030065 |
|
|
TDD 606~678M/20W |
AC220V，常规 |
RSA-SC6067A |
02030114 |
|
TDD 566~626M/20W |
AC220V，默认军绿色 |
RSA-SC5666A |
02030088 |
|
AC220V，默认军绿色， 无核心网 |
RSA-SC5666A-NE |
02030089 |
|
|
TDD 1.4G/20W |
AC220V，常规 |
RSA-SC1400A |
02030007 |
|
DC-48V，常规 |
RSA-SC1400A-48V |
02030066 |
|
|
TDD 1430~1440M/20W |
AC220V，常规 |
RSA-SC14301A |
02030081 |
|
TDD 1.8G/20W |
AC220V，常规 |
RSA-SC1800A |
02030008 |
|
DC-48V，常规 |
RSA -SC1800A-48V |
02030067 |
|
1.1.3 产品特性
单设备实现All-in-One无线接入系统（含基带和射频以及核心网功能）
架构简单，操作性强；
电信级产品设计，可靠性高；
设备功耗低，供电方便
接口丰富，尺寸小，部署方便；
系统性能高，网管功能强大；
支持软件的远程升级模式；
支持灵活的二次开发和功能定制
1.1.4 规格参数
【总体规格】
|
规格参数 |
备注 |
|
|
产品制式 |
TD-LTE |
|
|
频率范围 |
335~345MHz/380~410MHz/566~626MHz/606~678MHz/ 1447~1467MHz/1427~1467MHz/1785~1805MHz |
支持其中一种 频段 |
|
工作带宽 |
5/10/15/20MHz |
|
|
载波数 |
1 |
|
|
射频通道 |
2T2R （N-K型天线接口*2） |
|
|
峰值速率 |
下行100Mbps、上行 50Mbps |
|
|
注册用户数 |
2000 |
|
|
并发用户数 |
400 |
|
|
以太网接口 |
千兆电口*2（RJ45防水航插） |
|
|
工作电源 |
AC 220V / DC -48 (支持其中一种) |
|
|
设备功耗 |
<200w |
|
|
防雷性能
|
天馈 >10kA 电源 >20kA |
|
|
工作温度 |
-40℃ ~ +65℃ |
|
|
工作湿度 |
10%-100% |
|
|
外形尺寸 |
340M/400M频段：402 mm (L)*312 mm (W)*196 mm (H) 500M以上频段：402 mm (L)*312 mm (W)*177 mm (H) |
不含把手 |
|
外箱尺寸 |
505mm*445mm*170mm |
|
|
整机重量 |
≈30Kg |
|
【射频性能】
|
项目 |
性能 |
|
|
发射机性能 |
||
|
最大发射功率 |
40(+/-1)dBm /通道 |
|
|
射频通道数 |
2 发2收 |
|
|
频率稳定度 |
<±0.05ppm |
|
|
VSWR |
OFDM天线≤1.5 |
|
|
EVM |
QPSK≤5； 16QAM≤5； 64 QAM≤5； |
|
|
输出功率动态范围 |
>=20dB(1dB Step) |
|
|
关发射功率 |
<-89dBm@1.125MHz |
|
|
杂散辐射 |
9～150kHz ≤-36dBm/1kHz 150kHz～30MHz ≤-36dBm/10kHz 30MHz～1GHz ≤-36dBm/100kHz 1GHz~12.75GHz ≤-30dBm/1MHz |
|
|
过载保护 |
43dBm(total output power Per Channel) |
|
|
ACPR |
Adjacent Channel>-45dB |
|
|
天线保护 |
天线短路、开路3分钟之内，重新恢复后， 发射链路可无任何性能指标损失的工作 |
|
|
接收机性能 |
||
|
参考灵敏度 |
-105dBm |
|
|
增益范围 |
≥20dB |
|
|
Rejection |
符合3GPP 36.104 |
|
|
Blocking |
符合3GPP 36.104 |
|
1.1.5 应用场景
适用于交通、隧道、矿山、石油、港口、武警、人防、应急等固定架设情况下的专网无线覆盖应用场景。
